產品介紹 超高速射出成形系統 超高速射出成形 / 高速射出成形 HS-ICC 超高速射出成形 / 超高速注塑 控制系統 HSICC

HS-ICC 超高速射出成形 / 超高速注塑 控制系統 HSICC

主要特色

最高注塑速度可達 2000mm/s  高速射出成形 完整搭配伺服控制

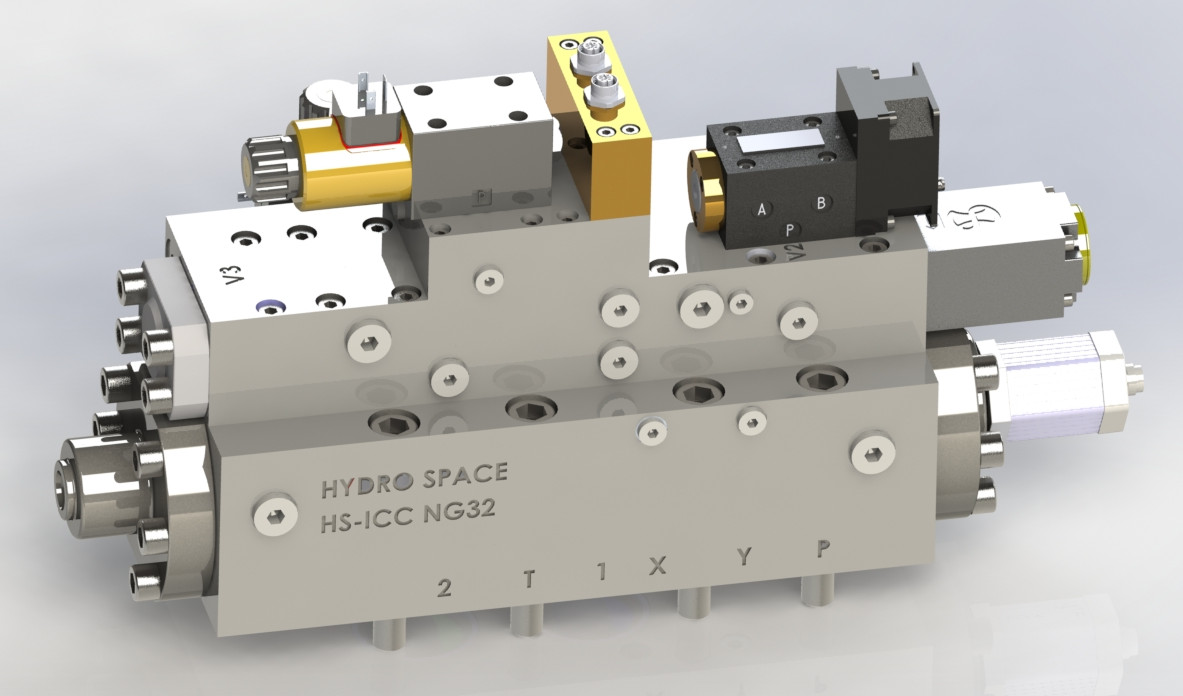

。HS-ICC / HSICC 為注塑機專用的四口 / 三位 伺服閥整合控制高速射出缸
。閥組設計重點於連續重負荷工作下達到精確的重現性、可靠性
。能確保精准和靈敏的操作
。數字電子控制器能整合於閥組上（選配）
。此閥組直接安裝於射出缸，能非常精確控制射出缸的位置、速度和壓力

詳細規格

制閥型態 :          導引式 2段式壓力先導伺服閥
液壓界面 :          Port P : SAE 1-1/2 -6000PSI
                          Port B : SAE 1-1/4 -6000PSI
                          Port T : SAE 1-1/2 -3000PSI
                          Port L : BSP-G3/4
溫度範圍 :          儲存溫度      –30°C .. +80°C
                          環境溫度      –30°C ..+55°C
                          液壓油溫度    30°C ..+70°C (標准)
作壓力 :             250bar (可特殊訂單選擇420Bar)
最大壓力 :          Port P: 250 bar (X-Int) /
                                      350 bar (X-Ext)
                           Port A 350 bar
                           Port B 350 bar
                           Port T 200 bar
                           Port X 250 bar (先導壓力)
                           Port L 20 bar
一般流量 :          QNPA   = 700 升/分鐘
(於5 Bar壓差)     QNPA   = 700 升/分鐘
                           QNBT   = 400 升/分鐘
                           QNPB   =   50 升/分鐘
                           QNAT   = 300 升/分鐘

可用最大流量 :   QmaxPA = 1000 升/分鐘
                           QmaxBT =   550 升/分鐘
                           QmaxPB =     90 升/分鐘
                           QmaxBT =   300 升/分鐘

先導伺服閥 :         VS03-10 (10升/分鐘 @70bar)
(Cetop 3)              VS03-20 (20升/分鐘 @70bar)
反應時間 :              11ms
(100%於200bar)

主閥芯行程/先導 :     P A/B Ts=  16 mm / Vp= 3,0 cm3
                                 P B/A Ts=   9 mm / Vp= 1,6 cm3
遲滯 :                    < 0,2%
最大內泄 :              QLPA   = 2 升/分鐘
                               QLAT   = 3 升/分鐘
                               QLPB   = 4 升/分鐘
過濾要求 :              NAS 1638 Class: 18/16/13
                                ISO 4406:1999 Class: 7

環境震動 :              20g on 3 axis
工作電壓 :              24 V DC (±10%)
防水保護等級 :       IP 65 (依客戶需求可達IP67)

選配項目

外殼:                   不同的法蘭油管接口尺寸
                           B油口整合於液壓缸
                           鍍鎳塗層

功能:                   壓力溢流閥安裝於B口
                           安全開關
                           各種的開口特性
                           支持外接壓力引導

電子:                   LEDs 燈號監控
                           觸屏 Windows CE 平台
                           CAN-Bus
                           ProfiBus
                           CC-Link
